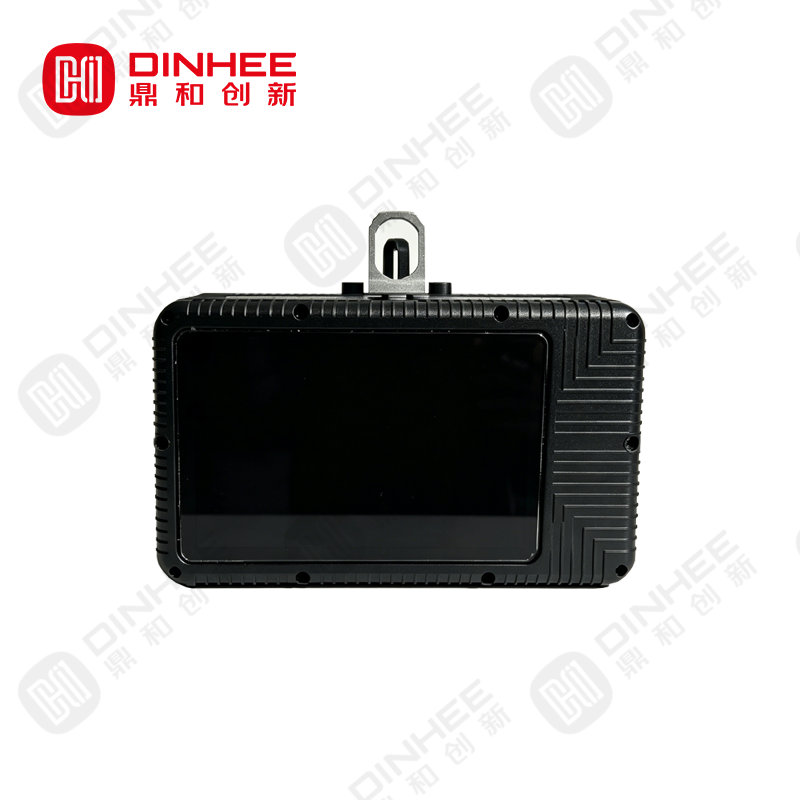

DH-E100分布式故障定位装置：精准定位+雷击辨识，适用输电线路监测

一道闪电击中输电线路杆塔，线路跳闸，整条供电线路停电。传统故障测距装置的误差动辄数公里，巡线人员需要在几十公里的线路上分段登塔排查，耗费数小时甚至一整天——而这期间，停电损失正在以每分钟数千元的速度累积。如果正好遇上雷雨季节，多条线路同时跳闸，抢修力量根本不够分配。DH-E100分布式故障定位监测装置以区间定位可靠性超99%、定位误差≤300米、雷击辨识准确率超95%三大核心能力，将输电线路故障抢修从“全线巡线数小时”推向“分钟级精准锁障”，已在电网运维中实现快速故障定位，大幅降低停电损失。

行业背景/问题

2026年，输电线路监测与故障定位领域迎来政策刚性约束与标准全面升级的历史性拐点。

2026年4月，国家发改委正式发布2026年第41号令《电力重大事故隐患判定标准及治理监督管理规定》，自2026年7月1日起施行。作为我国首部以部门规章形式系统界定电力重大事故隐患的专项文件，《规定》首次将重要输电通道内山火易燃物、施工外破等隐患直接纳入重大事故隐患判定标准。这一条款的出台，从监管层面完成了对输电通道安全管控的“定性升级、责任压实、闭环倒逼”，彻底打破了传统输电线路运维的被动处置模式。电力企业主要负责人被明确为重大隐患排查治理的第一责任人，未及时消除重大隐患的可对责任人处以2万至10万元罚款，拒不整改将责令停产整顿并依法追责。传统人工巡检模式受地形、天气、人力限制，年均线路覆盖率不足60%，对隐蔽隐患的漏检率极高，已无法满足“精准识别、实时预警、闭环销号”的合规要求。

与此同时，GB/T 35721《输电线路分布式故障诊断系统》国家标准启动首次系统性修订，标志着我国输电线路故障诊断技术正式从“事后定位”迈入“事前预警”的新阶段。修订后的标准将行波检测下限从5A下探至1A，并新增50mA级隐患行波检测能力，使系统的感知维度从“故障跳闸时刻”向前延伸了数天乃至数月。

雷击是输电线路跳闸的主要原因之一。数据显示，雷电灾害年均引发中国输电线路总跳闸事故的38%至52%，部分地区雷击跳闸占比更高。2025年中国输电线路故障测距装置市场规模预计达150亿元，电网智能化升级进入加速实施阶段。

传统故障定位手段长期受困于三大痛点：一是测距精度低——传统阻抗法测距误差动辄数公里，巡线人员需要在大范围线路上逐基塔排查，耗时数小时甚至更长；二是无法辨识雷击类型——无法判断是雷击还是非雷击、是绕击还是反击，运维人员难以针对性制定处置方案；三是数据记录不完整——雷电流干扰可能导致数据漏记，关键行波信号丢失，故障分析无从下手。当停电时间直接关联经济损失和社会影响，一套高精度、智能辨识、数据完整的分布式故障定位系统，已成为输电线路运维的刚性需求。

产品的核心优势

DH-E100分布式故障定位监测装置围绕“定位精度、故障辨识、数据完整、供电可靠”四个维度，构建系统性技术闭环。

精准定位——从“数公里误差”到“300米锁定”。 基于高精度行波测距技术，行波传感器宽带1KHz~2MHz，行波采样率≥5MHz，最大检测线路长度30公里。区间定位可靠性≥99%，定位误差≤300米。当线路发生故障，运维人员可精准锁定故障区段，无需全线登塔排查，抢修效率提升数倍。

智能雷击辨识——从“盲猜”到“精准研判”。 辨识雷击/非雷击准确率>95%，辨识绕击/反击故障准确率>90%。不仅能判断是否为雷击故障，还能进一步区分是绕击还是反击——绕击意味着雷电绕过避雷线击中导线，反击则是雷电击中杆塔导致电位抬升。不同故障类型对应完全不同的改造方案，精准辨识为防雷改造提供科学依据。

双RAM技术——消除“记录死区”。 采用双RAM技术，彻底消除“记录死区”，防雷电流干扰漏记，保障数据完整。同时在线检测负荷电流，支持回传召测，软件自动识障、报警并存储数据，确保每一次故障都有据可查。

多元供电与远程运维——野外无人值守。 采用感应取电+太阳能双供电模式，10Ah/12V电池容量+20W/18V太阳能板，持续无光照可维持装置正常运行15天。整机质量小于15kg，铝铸模机身，工作温度-40℃~+70℃，防护等级IP66，适配各类野外恶劣环境。4G/5G加密传输，支持远程设参与升级，无需现场操作，大幅降低运维成本。

应用场景

场景一：山区输电线路雷击故障快速定位。 某500kV输电线路跨越山区，全长约120公里，沿途多为高山密林，传统故障测距误差达数公里，巡线人员排查一次至少需6小时。部署DH-E100后，在一次雷雨天气中线路发生跳闸，装置在故障发生后10秒内完成行波信号采集与定位计算，将故障点锁定在某杆塔下游约200米范围内。巡线人员直接赶往目标区段，发现该杆塔A相绝缘子因雷击闪络。从跳闸到定位完成仅用时10秒，从定位到故障点确认仅用40分钟，较传统方式缩短排查时间80%以上，减少停电损失近百万元。装置同时准确辨识该故障为雷击反击故障，为后续杆塔接地电阻改造提供了明确依据。

场景二：神农架山区输电线路智能化运维。 神农架林区地形复杂、线路巡检难度大。2026年4月，国网神农架供电公司顺利完成110千伏乐马线分布式故障定位装置安装调试工作。新投运的装置具备实时监测、精准定位、快速告警等核心能力，能实时捕捉线路运行数据，一旦发生异常，运检人员可迅速锁定故障点位、判别故障类型，改变过去人工排查耗时长、效率低的状况，大幅压缩故障排查与抢修时间。该项目的成功实施是国网神农架供电公司在推动电网管理向智能化、精细化方向发展的重要一步。

常见问题 FAQ

Q：定位误差≤300米在30公里线路上意味着什么？

A：传统阻抗法测距误差动辄数公里，巡线人员需排查多基杆塔。300米误差范围通常仅涉及1-2基杆塔，巡线人员可直达目标区段进行排查，将故障查找时间从数小时压缩至分钟级。

Q：雷击与非雷击辨识的准确率有多高？

A：雷击/非雷击辨识准确率>95%，绕击/反击辨识准确率>90%。不同故障类型对应不同处置方案——绕击需加强避雷线屏蔽，反击需降低杆塔接地电阻——精准辨识大幅提升防雷改造的针对性。

Q：装置在野外无市电、无网络的条件下能否正常工作？

A：可以。装置采用感应取电+太阳能双供电模式，10Ah电池可保障连续15天无光照正常运行。通信支持全网通4G/5G/WIFI无线传输，与主站通信可采用VPN专用通道，可选加密传输，确保数据安全。

Q：行波数据会不会因雷电流干扰而漏记？

A：不会。装置采用双RAM技术，彻底消除“记录死区”，防雷电流干扰漏记，保障每一次行波数据完整记录，为故障分析提供可靠依据。

Q：装置需要停电安装吗？接入什么平台？

A：装置采用非侵入式安装，无需线路停电即可完成部署。可接入南网、国网等各省电力公司监控平台，支持远程设参与升级，无需现场操作，降低运维成本。
