输电线路防外破的“三维之眼”：激光雷达点云如何终结“看见却测不准”的行业困局？
2025年12月，国网天津城东公司在其运维的输电线路通道中部署了一套激光点云雷达监测系统。该系统能够以毫米级精度对通道进行三维扫描，预设安全警戒区，实时构建高精度模型，探测识别机械或构筑物类型。系统还创新性融合了设备自带的360°高清球机，形成了“雷达精准感知、视频即时复核”的高效联动模式。
这一案例并非孤例。据行业统计，外力破坏占到输电线路总故障的40%至50%。在部分地区电网中，外力破坏已成为仅次于雷击的输电线路跳闸原因。当前基于图像技术的监测系统不具备三维空间距离信息，经常产生大量误报数据，降低了系统可信度和实用性。针对这一工程痛点，激光雷达点云监测装置提供了一条不同的技术路径——从二维可视走向三维感知。
一、传统视频监控为什么“看见却测不准”？
输电线路防外破的核心难点，在于准确判断进入通道的施工机械是否已经侵入安全距离。传统视频监控只能提供二维图像，运维人员对着屏幕看到吊车臂，却无法判断其距导线的精确距离。一台吊车在画面中看起来“似乎很远”，但可能已经进入了安全警戒范围——缺乏量化空间信息的监测系统，误报率居高不下。
在夜间或恶劣天气条件下，传统可见光摄像头成像质量急剧下降，隐患无法被及时捕捉。而外破事故不分白天黑夜——夜间施工、凌晨作业，恰恰是传统监测手段的“盲时”。输电线路通道内违章建房、堆物取土采石、植树、架设附属物等现象层出不穷，单一的视频监拍手段已难以满足日益提高的防外破要求。
二、激光雷达点云：从“看见”到“测准”的技术跨越
针对上述痛点，鼎和创新推出的DH-E250激光雷达点云监测装置采用普光、夜视、激光雷达一体化设计。白天采用工业级1600万像素高清镜头捕捉细节，夜间切换至200万像素星光级低照度镜头。激光雷达定时扫描输电通道环境，利用数字孪生技术真实还原场景，误差≤0.25m。
激光雷达点云技术的核心价值在于提供量化的三维空间信息。传统图像监测不具备三维空间距离信息，误报频发；而激光雷达通过发射激光脉冲并接收反射信号，可获取目标物体的三维点云数据，建立输电通道三维模型。装置依托场景点云数据建立三维模型，结合二维抓拍图片融合标定，实现隐患具象化及精准测距。当吊车臂杆进入预设安全距离时，装置联动激光雷达扫描测算距离并分级告警——运维人员不再需要对着屏幕“目测估算”，系统直接给出精确的距离数据。
三、多光融合与边端扫描：全天候感知的工程保障

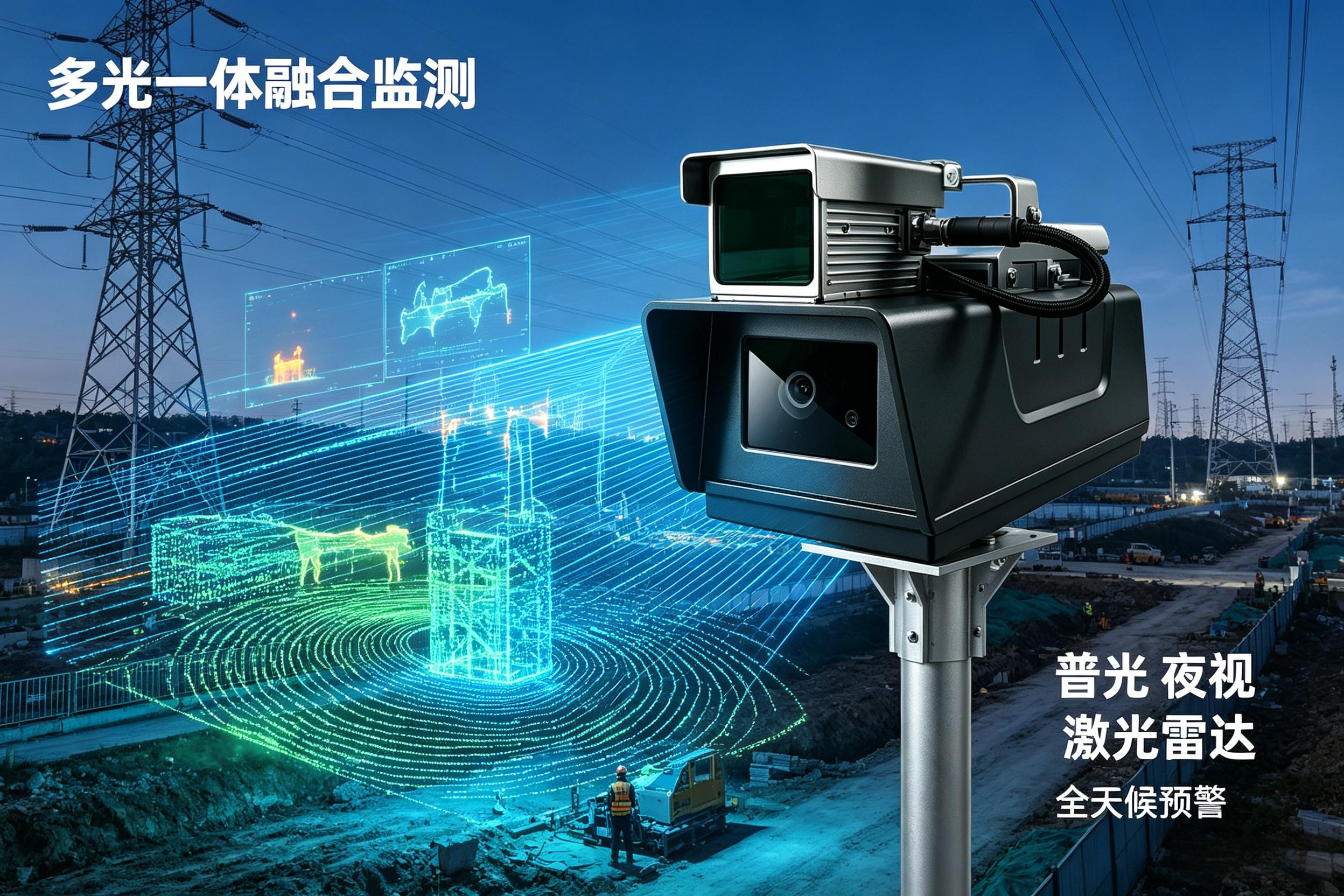

输电线路防外破监测需在野外连续运行，面临昼夜交替、雨雾天气、四季温差等多重环境挑战。DH-E250采用多光融合设计：普光镜头负责日间高清成像，夜视镜头采用星光级低照度技术确保夜间图像质量。搭载激光雷达定时扫描场景，比对历史三维信息修正当前数据，保障三维建模精度。前端分析图像采集周期最小可达1分钟——隐患从出现到被识别，时间窗口从小时级压缩至分钟级。
在供电方面，装置采用太阳能电池板加蓄电池方案，标配12.8V/30Ah铁锂电池+18V/60W光伏板，单次充满可连续供电15天。平均无故障时间≥30000小时，整机质量≤10kg（含太阳能板和支架）。支持GPS、北斗定位，支持三个运营商的4G网络，可根据现场情况选择运营商。
四、分级告警与声光联动：从“识别”到“干预”
发现隐患只是第一步，关键在于能否在隐患演变为事故之前完成有效干预。装置可精准识别各类施工机械、浓烟山火、导线异物等输电线路通道常见隐患。对比历史点云判断地形变化，自动区分新增施工机械、树木生长、地面开挖等不同隐患类型。

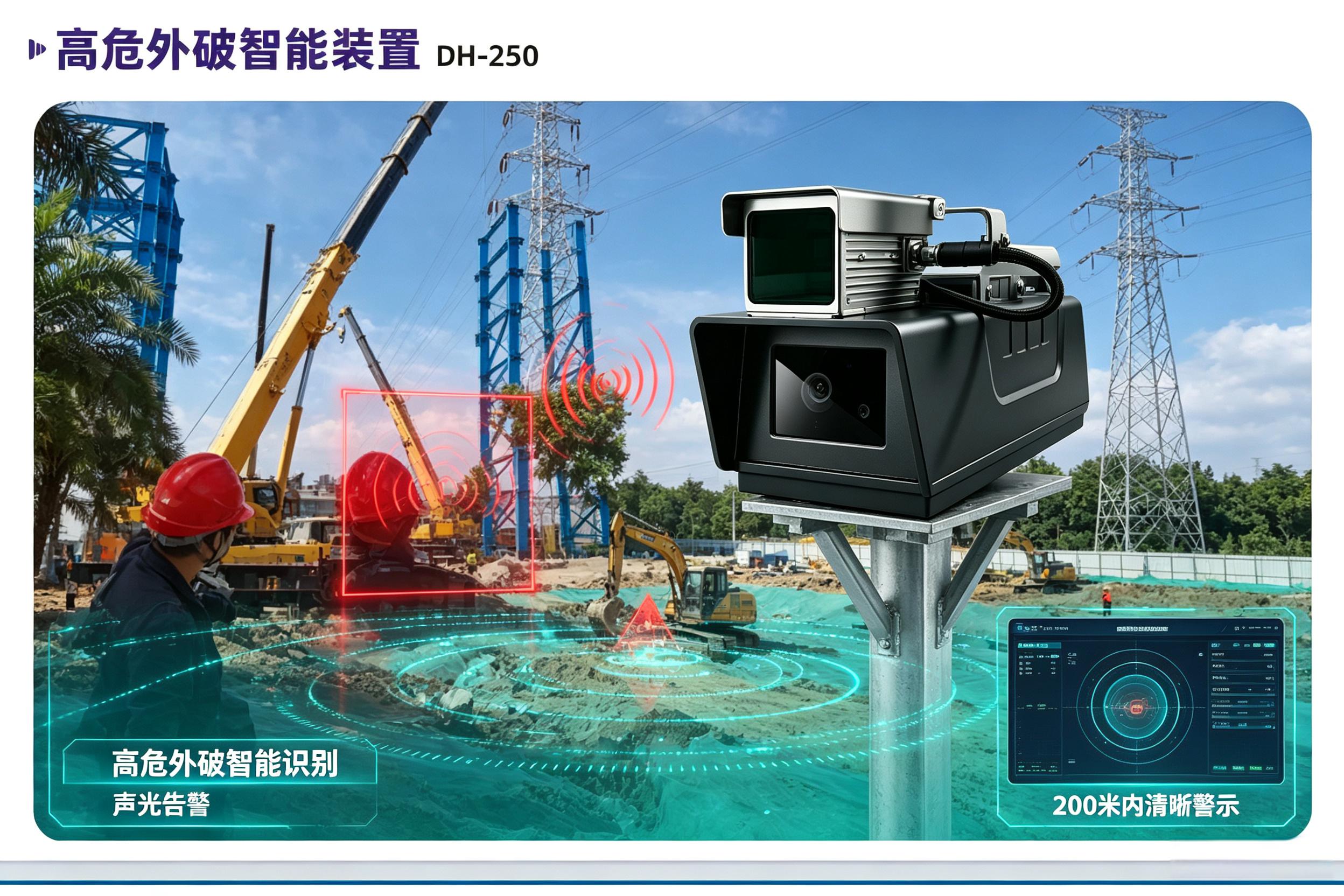

当激光雷达测距发现物体进入预设安全距离时，系统按风险等级触发分级告警。当进入二级告警区，系统自动触发声光告警，满足在200米外可以听到告警声音并可清晰分辨语音内容、可看到明显光亮，实现现场即时干预。国网西宁供电公司在易遭受外破影响的区域安装了激光防外破在线监测装置，该装置融合激光测距、雷达探测与高清视频技术，有效提升了输电智能运维水平。
五、政策与标准：防外破监测从“选配”走向“强制”
输电线路防外破监测正在从“试点应用”走向“规范配置”。2025年，国家电网公司发布《Q/GDW 11526-2025 架空输电线路在线监测设计导则》，明确了110（66）kV及以上新建架空输电线路在线监测装置的配置原则与性能参数。2025年，新疆自治区已就《输电线路防外破在线监测图像采集规范》地方标准公开征求意见。
从二维可视到三维感知，从“人工盯屏”到“AI自动识别”，激光雷达点云监测装置正在将输电线路防外破从“被动应对”推向“主动预警”。当激光雷达以毫米级精度持续感知输电通道的每一丝变化，当数字孪生技术真实还原每一处隐患场景——外力破坏便不再是“看不见、测不准”的随机事件，而是一个可被量化、可被预警的工程风险。鼎和创新的DH-E250激光雷达点云监测装置，正是将这一技术逻辑落地的具体方案。
