输电线路山火监测从“烟雾识别”走向“三维量化”：激光雷达点云如何重构火情预警的精度与时效

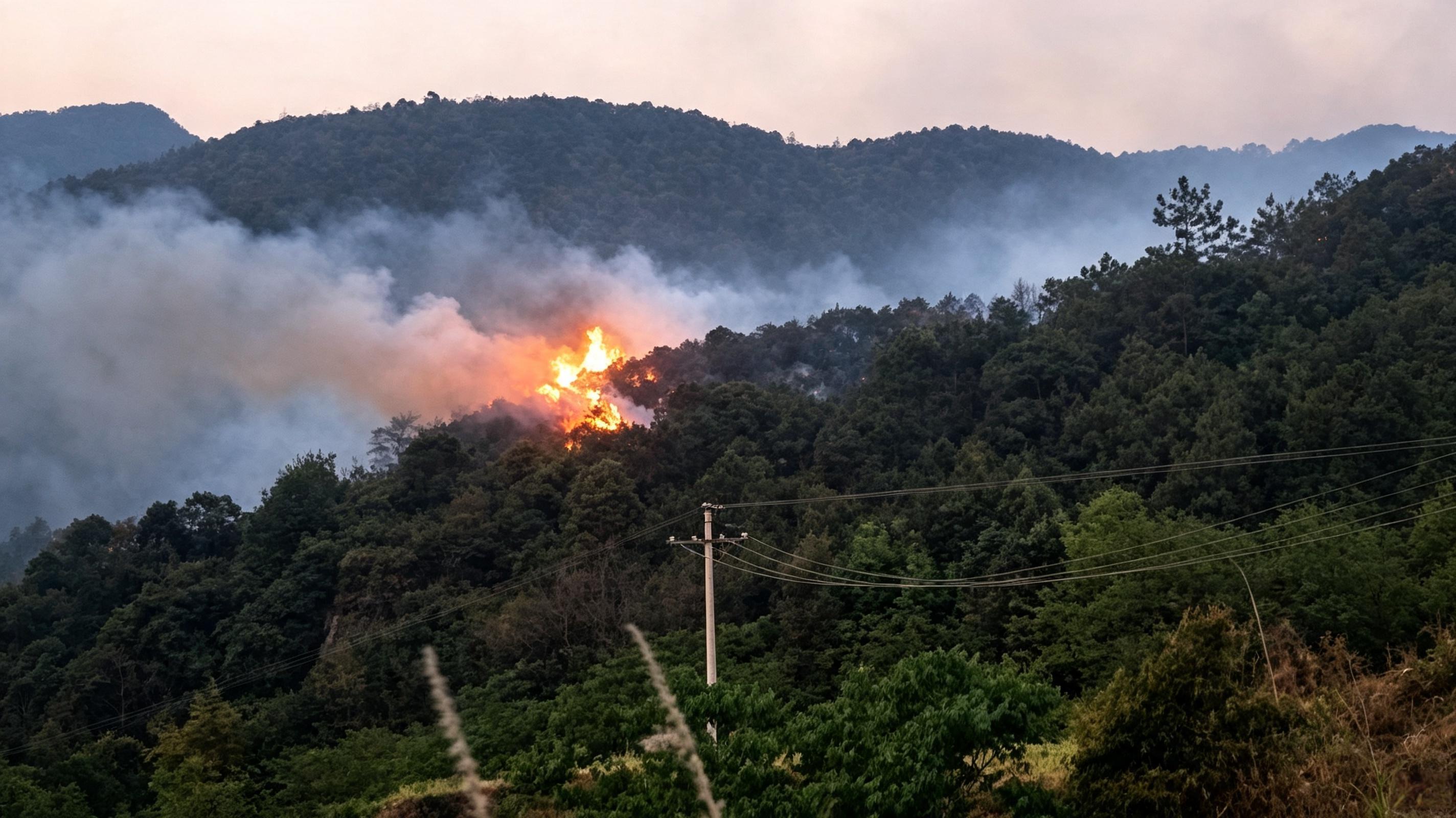

山火已成为威胁输电线路安全运行的主要灾害之一。据南方电网近5年输电走廊山火告警与跳闸数据统计，山火引发线路跳闸具有明显的时空集中性，重合闸成功率低，线路档中等位置为山火下的绝缘薄弱点。在贵州重要输电通道森林草原火灾立体协同防控现场，模拟了山火突发、浓烟升腾场景，展示了山火隐患点评估、立体化监测预警、政企协同处置等全流程防控能力。

面对山火频发的现实威胁，传统“卫星遥感+人工巡检”模式在时效性和精细化程度上存在明显瓶颈。输电线路山火监测正从“事后追溯”走向“实时三维感知”。

一、输电线路山火监测的三大工程难点

难点一：卫星遥感时效性不足。 卫星过境周期固定，从火点出现到卫星捕捉再到数据下发，存在数十分钟至数小时的延迟。而山火蔓延速度可达每小时数公里，延迟半小时意味着火场已移动数百米。尽管南方电网广东电网通过卫星监测已实现5分钟内“吹哨”预警，但卫星遥感在山火发生初期的快速响应上仍有局限。

难点二：传统视频监控“看得见、测不准”。 可见光摄像头在浓烟遮蔽下难以判断火源位置和规模。运维人员对着屏幕看到烟雾，却无法获取火点与导线的精确距离——无法量化风险，只能依靠经验判断。

难点三：前端智能分析能力不足。 大量终端仅具备“实时查看”功能，隐患识别依赖人工盯屏。面对成百上千路监控画面，运维人员响应严重滞后。尽管南方电网兴义供电局已安装8套微波自组网可视化终端，搭配前端AI算法识别功能的360度双光高清摄像头，实现不间断的山火监测、识别及告警；国网晋城供电公司也已构建起“卫星＋无人机＋视频监控＋人员巡视”的智能立体监测体系，2651套在线监测装置实时“直播”输电通道走廊，但前端智能分析能力的缺失仍是制约预警时效的瓶颈。

二、激光雷达点云：山火监测从“看见烟雾”到“测准距离”

点击图片查看详情

针对上述难点，鼎和创新推出的DH-E250激光雷达点云监测装置提供了一条不同的技术路径。装置采用枪机与激光雷达一体化设计，融入非重复扫描激光雷达传感器，通过一体化装置集成技术、多传感器数据融合技术、大数据平台智能管理技术，设计了激光雷达实时三维重构配电隐患精确测距装置与可视化预警系统。

多光融合——全天候感知。 普光、夜视、激光雷达一体化设计，可见光+激光边端融合分析。普光镜头采用工业级高清枪式摄像头（1600万像素），夜视镜头采用星光级低照度摄像头（200万像素）。白天通过高清成像捕捉烟雾与火点，夜间切换至星光级低照度模式，激光雷达则穿透浓烟获取三维空间数据。国网四川电力在阿坝州高海拔林牧区，利用无人机搭载激光点云技术以每秒24万次的频次对输电线路进行“全息扫描”，实时生成三维点云模型，相当于把整条输配电通道绘制成“数字地图”。固定式激光雷达点云监测装置实现了从“人翻山越岭”到“数据实时跑路”的转变。

三维建模——精准测距。 装置搭载激光雷达定时扫描当前场景，比对历史场景三维信息，修正当前场景三维信息，保证三维建模精度。依托场景点云数据建立三维模型，结合设备抓拍的二维图片进行融合标定，在发现隐患的同时测算出隐患距离，使隐患具象化。当输电通道内出现烟雾或火点时，系统可精确计算火点与导线的空间距离——运维人员不再需要对着屏幕“目测估算”，系统直接给出量化的风险等级。激光雷达扫描输电通道环境，利用数字孪生技术真实还原场景，可对树障、外破隐患进行有效识别并计算与导线的距离，误差≤0.25m。

前端AI识别——从“拍到”到“判得准”。 装置内置AI分析算法，能够识别各类施工机械、浓烟山火、导线异物等输电线路通道常见隐患。前端分析拍照间隔默认5分钟一张，定时回传默认1小时1张，采样时间段可自由设置；设备拍照后前端分析，识别隐患立即回传，无隐患定时回传。前端分析图像采集周期最小可达1分钟——隐患从出现到被识别的时间窗口从小时级压缩至分钟级。当检测到异常后，系统可实时联动声光告警，满足在200米外可以听到告警声音并可清晰分辨语音内容、可看到明显光亮。

三、工程部署与标准驱动

输电线路山火监测装置需在野外杆塔上长期连续运行。装置采用太阳能电池板加蓄电池供电，标配12.8V/30Ah铁锂电池+18V/60W光伏板，单次充满可连续供电15天。整机质量≤10kg（含太阳能板和支架），平均无故障时间≥30000小时，整机设计使用寿命不少于8年。定位方面支持GPS、北斗定位，支持三个运营商的4G网络。

在标准层面，电力行业标准《DL/T 2998-2025 输电线路通道监拍装置技术规范》已于2026年6月18日正式实施，这是我国输电线路通道监拍领域首份专项行业标准，规范了输电线路通道在线监拍装置的组成和功能、技术要求等。南方电网公司发布《QCSG 1205063-2025 架空输电线路山火隐患及跳闸风险评估技术导则》，用于指导架空输电线路山火隐患识别、风险评估及防控工作。国网湖南电力向IEEE提交的《架空输电线路通道山火卫星监测系统技术导则》标准提案已获批立项。2025年3月，国家能源局将安徽宣城确定为重要输电通道森林火灾立体协同防控试点区，运用“AI+视频+双光谱”智能监测设备，搭配激光雷达技术，实现火情隐患精准识别、提前预警。

四、结语

输电线路山火监测正在经历从“卫星遥感滞后发现”到“激光雷达实时三维感知”的技术跃迁。当激光雷达以毫米级精度持续扫描输电通道，当数字孪生技术真实还原火点与导线的空间距离，当AI前端识别将山火发现时间从小时级压缩至分钟级——山火便不再是“烧了才发现”的被动局面。鼎和创新的DH-E250激光雷达点云监测装置以多光融合、三维建模、前端识别为核心能力，为输电线路山火监测提供了一套可量化、可预警、可追溯的技术方案。
