螺栓检测的工程化方案：从“靠敲击听音”到“地面操作、AI诊断”的落地路径
2020年台风“黑格比”登陆浙江，尽管运维人员在台风前已对铁塔采取了补充缺失螺栓、加固松动螺栓等措施，仍有4基输电铁塔倒塌。在台风过境后的抢修中，受损线路的恢复持续了数日。全国35至220千伏输电线路长达247.7万千米，铁塔超300万基，单基百米高铁塔螺栓数量可达2万颗左右。一颗螺栓的松动不会立即导致倒塔，但关键节点的松动一旦累积到阈值，结构体系的失效可能在一瞬间发生。螺栓检测的精度与效率，直接关系到电网安全与运维人员生命安全。
一、传统方法为何长期无法被替代？
传统螺栓松动检测依赖人工登塔敲击听音——3名高空作业人员配合1名地面人员协同作业，单塔耗时超2小时。这种模式存在高空坠落风险、人力成本高、检测覆盖率不足10%等明显缺陷，却长期没有更好的替代方案。问题在于：螺栓松动是一个“渐进且隐蔽”的过程。从扭矩下降20%到完全松动，演化周期可能长达数月。人工登塔检测只能做到“定期抽样”，两次检测之间，螺栓状态的变化完全处于盲区。结构损伤的累积在无声进行，而运维人员对此一无所知。
传统方法在技术层面存在四个显著局限：单一传感器识别精度受限——多采用单一的加速度振动传感器或声学传感器，缺乏多传感器融合方案；松动程度识别不连续——多数方法仅能针对“完全松动”或“完全紧固”两种极端状态进行判断；环境噪声抗干扰能力弱——声学检测极易受到风振等干扰影响；多螺栓同时识别与定位困难——对多螺栓同时松动的定位能力不足。
二、声纹检测方案的工程化路径
声纹检测方案的基本工程逻辑是：用传感器替代人耳，用AI替代经验判断，用地面操作替代高空作业。当铁塔受到激励振动时，紧固螺栓与松动螺栓产生的声学信号存在系统性差异——松动螺栓的特征频率会向低频方向偏移，共振峰发生衰减。这些差异人耳无法精确分辨，但传感器可以捕捉，AI算法可以量化。

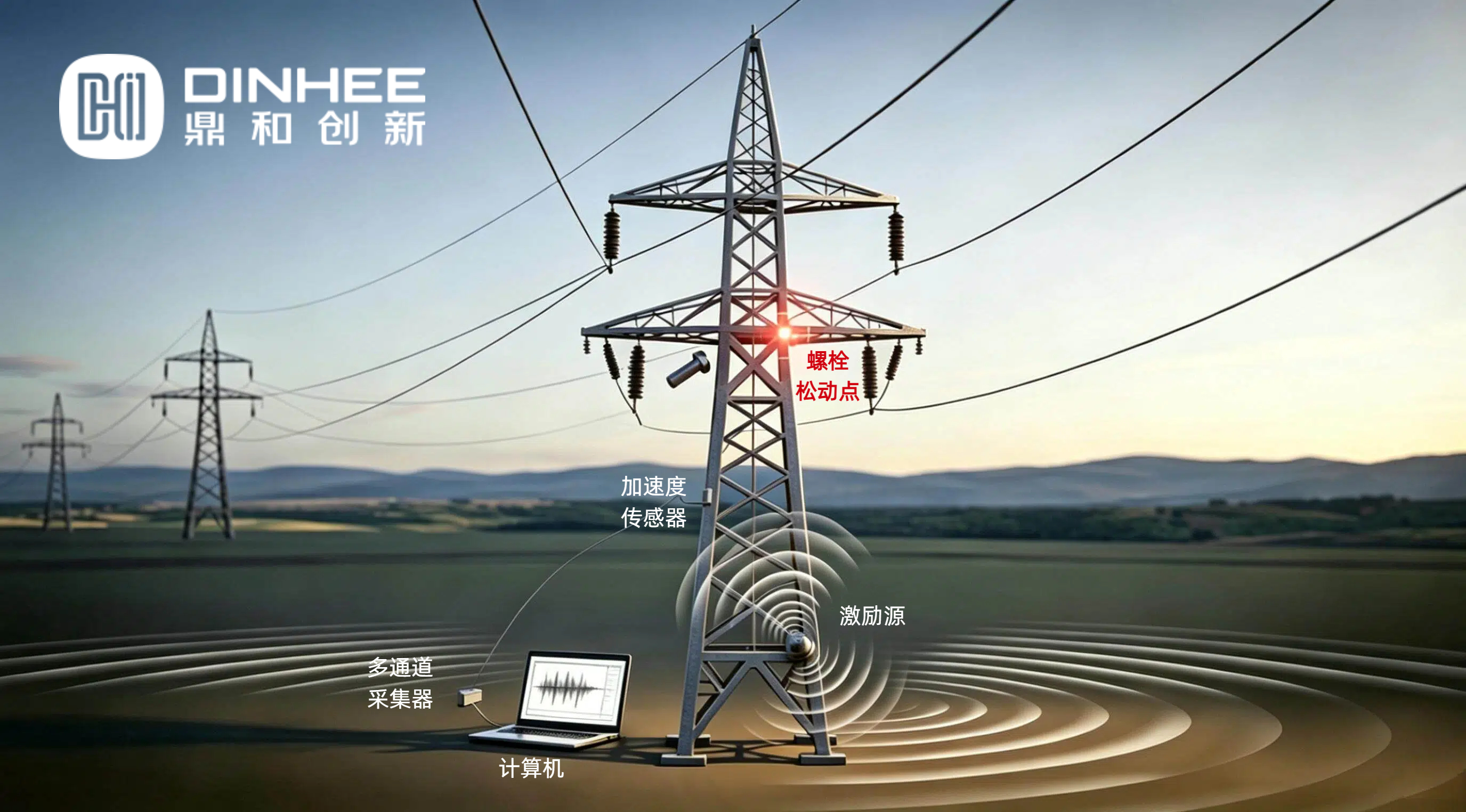

硬件层面，鼎和创新的声纹检测系统由激励源、磁吸式拾音器和多通道采集器组成。激励源使用力锤或自动激励源精准发射10dB-80dB可调频率声压信号；磁吸式工业诊断拾音器沿铁塔主材布置于横担与塔身连接处、地脚螺栓附近等受力关键节点，通过骨传导原理屏蔽外界环境噪音；多通道采集器将模拟信号转换为数字信号供算法进行分析，支持20kHz以上的采样频率。加速度振动传感器灵敏度100mV/g，量程50g，工作温度-40至120℃。多通道采集器采样频率1Hz至256kHz可调，动态范围优于100dB。
算法层面，系统采用“主动激励感知 + AI声纹识别 + 多维融合定位”的技术路线，针对铁塔螺栓实施“激励唤醒—信号捕捉—差异定位”三步法。系统提取MFCC（梅尔频率倒谱系数）、LPCC（线性预测倒谱系数）、小波包能量谱等多维特征，输入CNN-LSTM、Vision Transformer（ViT）等深度学习模型进行推理。系统将螺栓状态划分为正常（扭矩100%）、轻微松动（扭矩下降20%-40%）、中度松动（40%-70%）、严重松动（70%以上）四个等级。定位方面，结合北斗定位与倾角/沉降数据进行多维融合定位。系统已建立覆盖典型工况和松动程度的标准化声学数据库，涵盖静风无激励、环境风载荷（3-5级风）、导线舞动激励、近端车辆噪声等工况，并精准记录工况标签、松动程度标签及螺栓位置坐标。
三、工程验证与关键指标
国网山西超高压输电公司已将声纹检测技术首次引入1000千伏特高压线路。在山西长治1000千伏湛长Ⅰ线的验证中，运维人员在地面安装2台声波传感器，敲击塔腿斜材产生振动信号，声纹智能分析系统将声音变成波纹，与“基波”进行对比分析，20分钟完成一基铁塔上万个螺栓的松动检测，覆盖4塔腿、8斜材、16个内外侧检测点。传统人工登塔检测需要3名运维人员冒高空作业风险，耗时2小时。目前，该技术已在山西省13条重点输电线路131基杆塔完成试点验证，110kV和220kV输电铁塔螺栓松动状态识别正确率分别达到88%和80%，螺栓正常状态识别正确率达到100%和98%，识别准确率超过95%，检测效率提升约5倍。在关键性能指标层面，信噪比提升≥10dB，建立螺栓紧固状态劣化预测模型，预警提前量≥7天。
四、声纹检测方案的工程价值
安全价值：运维人员在地面完成全塔检测，彻底消除高空坠落与触电风险。传统检测需多人登塔，本系统以机器代人完成高危检测，保障一线运维人员生命安全。
运行价值：单塔检测时间从2小时缩短至20分钟，检测效率提升约5倍。系统建立螺栓松动声纹特征数据库，将主观经验转化为客观量化指标，实现检测结果可追溯、可复核。积累的检测数据为铁塔健康评估提供支撑，助力运维向状态检修转型。
经济价值：通过统一量化检测标准，降低人工巡检与停电检修成本。单塔检测效率的大幅提升，直接降低了人力与车辆调度成本。早期干预可避免塔材损伤，减少部件更换支出；提前预警避免突发停电损失，间接经济效益显著。
五、典型应用场景
声纹检测系统广泛适用于新建铁塔验收检测、在运线路定期巡检、极端天气（台风、暴雨、冰冻）后隐患排查，以及重过载线路、微气象区、采空区等高风险区段的重点监测。传感器沿铁塔主材采用磁吸方式布置，重点布置于横担与塔身连接处、地脚螺栓附近等受力关键节点。
六、结语
螺栓检测的声纹方案，改变的不是检测工具，而是检测逻辑——从“人上塔、逐颗查”变成“机器听、AI判”；从“凭经验、靠手感”变成“数据驱动、量化评估”；从“定期抽样”走向“可追溯诊断”。从加速度振动传感器与骨传导拾音器的多模态信号采集，到CNN-LSTM与Vision Transformer的深度学习推理，再到松动程度四级分级与北斗辅助定位——该系统在识别准确率（≥95%）、信噪比（≥10dB）和预警提前量（≥7天）等核心指标上实现了对传统方法的系统性超越。当每一次检测都能生成可量化的螺栓状态数据，当松动程度从“感觉”变成“数字”，当每一颗螺栓的声纹特征可被记录、比对、诊断——螺栓松动便不再是“看不见”的隐患，而是一个可被持续跟踪、提前预警的工程参数。鼎和创新的声纹检测系统，正是将这一技术逻辑落地的具体方案。
