水下机器人测断面：从“静态点测”到“动态扫描”的作业变革

水下断面测量长期停留在“静态点测”模式。传统方法依赖单波束测深仪或潜水员探摸，在预定位置逐点测量，获取的是离散的高程数据。这种方式在短距离、清水环境中尚可应付，但面对长距离引水隧洞、浑浊河道或复杂流态水域，其局限便暴露无遗：测点稀疏，断面形态容易被遗漏；效率低下，单次测量覆盖范围有限；定位困难，浑浊水域中连“测点在哪”都难以确定。水下机器人测断面技术的成熟，正在把这一作业模式从“静态点测”推向“动态扫描”——通过连续航行、实时采集、三维重建，获取完整的断面形态数据。鼎和创新DH-R230水下作业机器人，以三重融合导航、毫秒低延迟操控和可扩展声呐接口为核心能力，为这一作业变革提供了工程化支撑。

静态点测的局限：断面形态被“离散化”

单波束测深仪的工作原理是逐点发射声波、逐点记录深度。要获取一个完整断面，需要在断面上布设多个测点，逐点测量。测点间距通常为1至5米，意味着一个10米宽的断面只能获取几个数据点。断面上的局部凹陷、淤积凸起、边坡变化，很可能落在两个测点之间，被完全遗漏。潜水员探摸同样如此——只能到达有限点位，无法覆盖整个断面。

更关键的是，静态点测无法解决“连续变化”的问题。河道冲刷坑在汛期持续发展，淤积厚度在枯水期逐渐累积，这些变化发生在测点之间，静态点测无法捕捉。运维人员拿到的是几个孤立的高程值，而不是一条连续的断面曲线。

点击图片查看产品详情

动态扫描：水下机器人如何实现连续断面采集

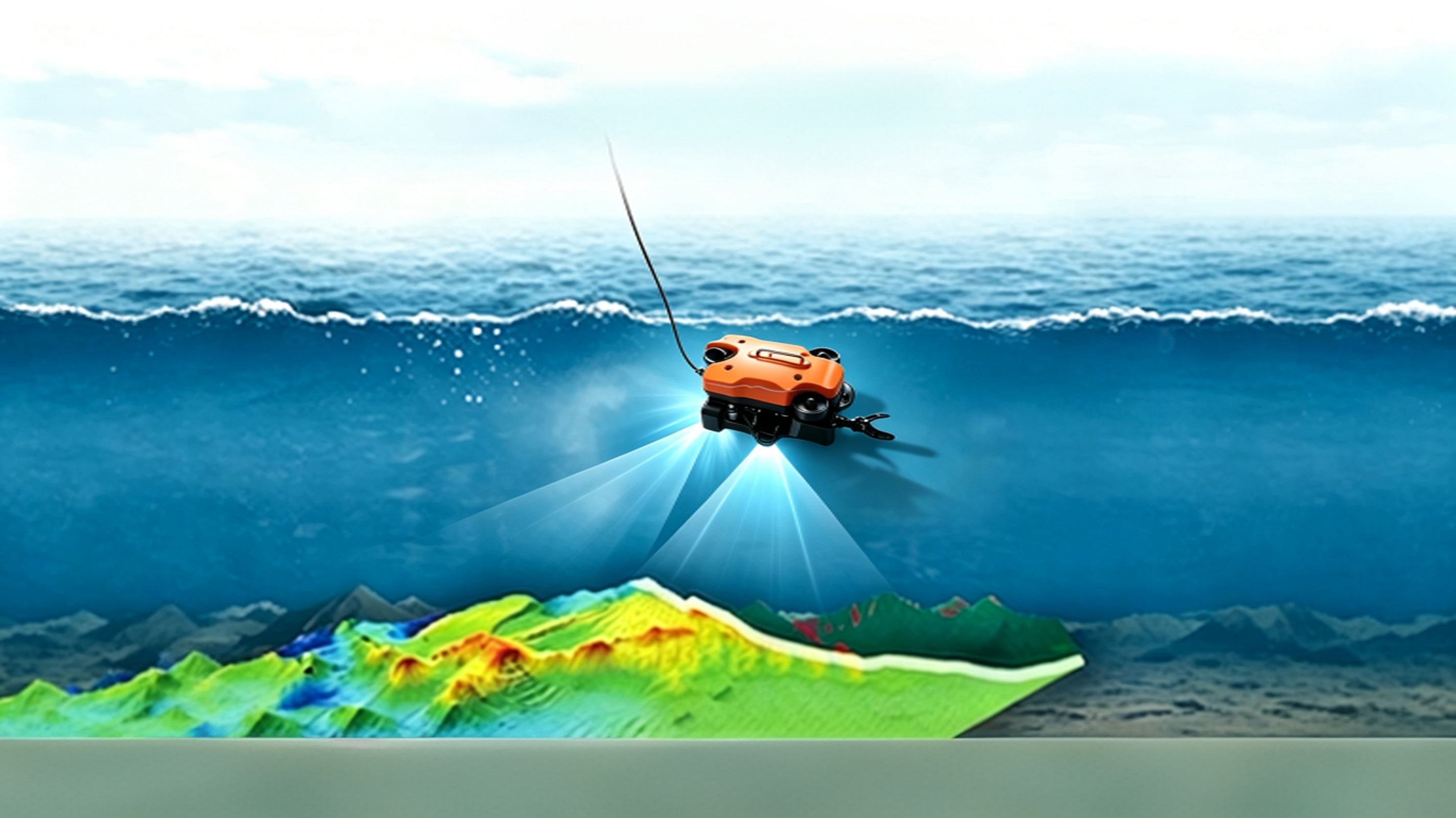

水下机器人测断面的核心逻辑，是用“连续航行+实时扫描”替代“逐点测量”。DH-R230可拓展搭载声呐，以360°旋转方式发射声波，测量从探头到管壁或隧洞壁面的距离。每次扫描生成一个二维断面轮廓图，随着机器人沿隧洞轴向或河道断面方向连续行进，采集的断面数据叠加后即可构建三维点云模型。视觉+声呐+IMU三重融合导航系统确保机器人在连续航行中的定位精度——清澈水域以视觉特征辅助定位，浑浊水域由声呐提供环境轮廓信息，IMU持续输出姿态数据，三者实时融合，即便在极浊水域也能精准悬停、不迷航、不漂移。

控制延时低至20毫秒，操作员可精细控制机器人沿预定测线行进，确保断面采集的连续性。支持浮潜、俯仰、横滚、偏航、悬停、定高六种运动模式，在狭窄的隧洞和弯管段中穿梭自如。100米中性浮力缆在水中不沉底不缠绕，大幅降低长距离作业中的理线难度。铝合金管+高强度亚克力+密封圈组合压封结构，最大潜深100米，尺寸470×450×350mm，体积适中，机动性强。

从“离散点”到“连续曲线”的价值跃升

动态扫描带来的不仅是数据量的增加，更是数据质量的质变。静态点测获取的是几个孤立高程值，运维人员只能判断“大概淤了多少”；动态扫描获取的是连续断面曲线，可以精确计算淤积面积、冲刷坑深度、断面变形量。多期动态扫描数据在同一坐标系下叠加对比，还能计算冲刷速率、淤积增长趋势，为运维决策提供量化依据。

DH-R230在一次下潜作业中可同步完成断面几何测量、结构缺陷影像记录和水质参数采集。标配1080P分辨率摄像头，可定制视觉识别算法，对断面上的裂缝、剥落、空蚀等病害进行同步影像记录。可拓展搭载水质传感器，实时监测PH值（0-14，精度±0.02）。可拓展抓取器，对断面上的沉积物或附着物进行采样。

作业变革的工程意义

从“静态点测”到“动态扫描”，水下机器人测断面的作业变革不只是效率提升，更是数据维度的升级。鼎和创新DH-R230以三重融合导航、毫秒低延迟操控和可扩展传感器接口为核心能力，为引水隧洞、河道断面、市政管网等场景提供了一套可在浑浊、急流、长距离环境中持续作业的无人化测量方案。当每一处水下断面都能被连续“扫描”、被三维重建，水利水电工程的安全运维便拥有了可量化、可追溯的数据基石。
