水下检测机器人：港口码头桩基巡检与探伤全流程指南

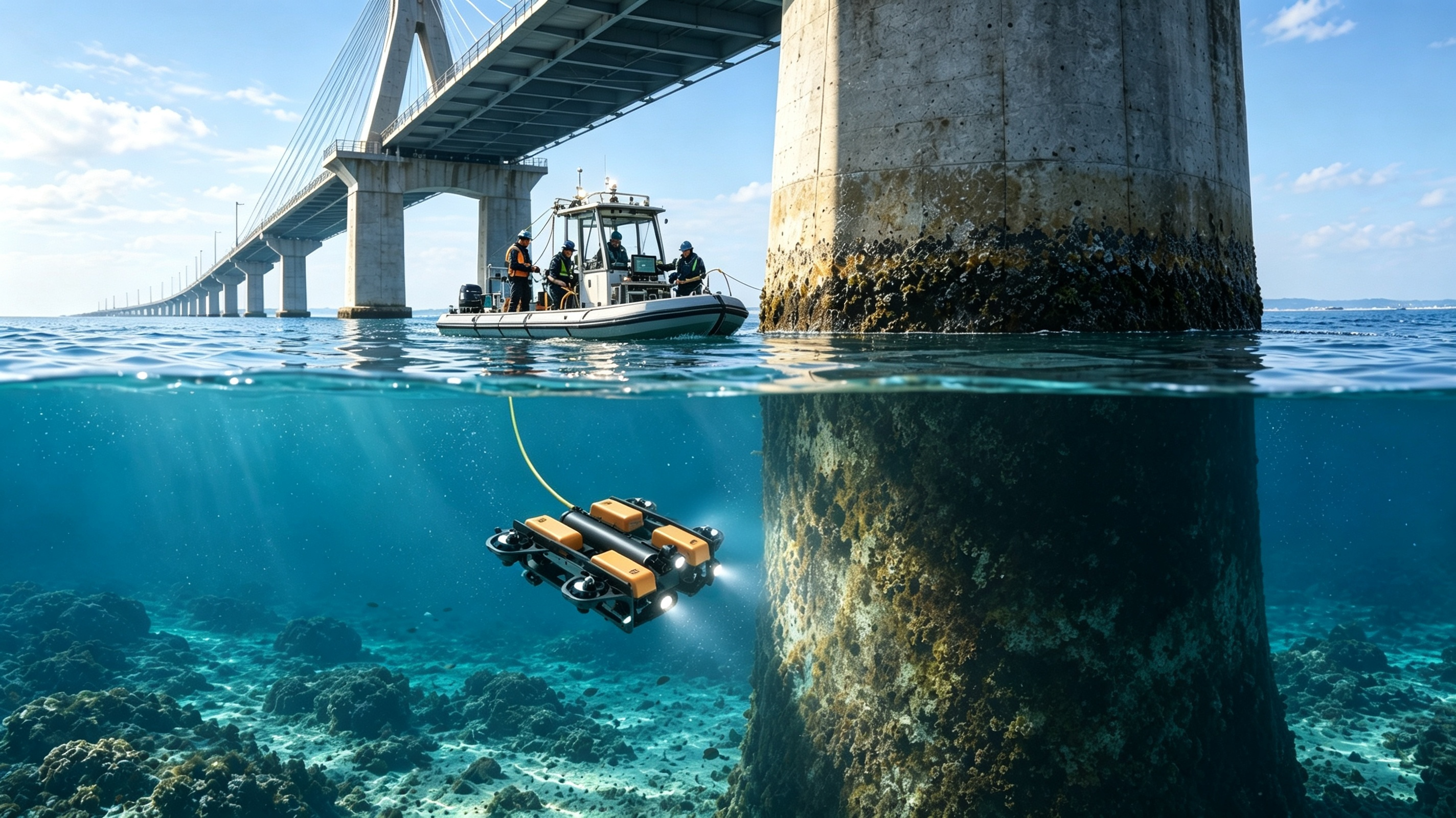

水下检测机器人的核心任务是在不排空水体、不依赖潜水员的前提下，对港口码头桩基和水工结构完成厘米级精度的巡检与探伤。2025年12月，交通运输部发布《板桩码头检测与监测技术规程》（JTS/T 338—2025），作为水运工程建设推荐性行业标准，于2026年3月1日起施行。鼎和创新DH-R220水下探索机器人以八推矢量抗流、1080P高清成像和可拓展声呐模块，为港口码头桩基、墩身、承台和基础四个关键部位提供了一套系统化的检测方案。

港口码头桩基水下检测为什么不能继续依赖潜水员

结论：潜水员检测受水深、能见度、作业时长和人身安全四重限制，码头桩基的全面检测需要可量化、可追溯的替代方案。

港口码头的水下桩基长期承受海水腐蚀、浪流冲刷和船舶靠泊荷载，病害类型包括桩身裂缝、混凝土剥落、露筋、钢管桩壁厚减薄和桩周冲刷坑。传统检测依赖潜水员携带测厚仪和摄像头逐根探摸，存在三个结构性瓶颈。

第一是安全风险。潜水员在水下作业面临减压病、缠绕、水流冲击等风险。海上风电运维事故统计显示，由人工潜水作业引发的事故占比达25%~30%。第二是效率低下。潜水员单次作业时长通常限制在1~2小时，每日作业次数不超过3~4次，每次潜水仅能检测20~30平方米的桩基表面积。第三是数据不可追溯。潜水员在水下看到的情况依赖事后口头描述，缺乏可复核的量化影像和数据记录。

此外，传统低应变反射波法在高桩码头场景下存在原理性局限。高桩码头结构整体呈现明显的三维效应，桩顶以下10米深度范围内都会受到三维效应的严重影响，深层缺陷的反射信号衰减严重，检测人员很难从传感器接收信号中辨识出有用的缺陷信息。

水下检测机器人的声呐与光学探伤技术原理

结论：声呐负责在浑浊水体中完成全域普查和三维建模，光学成像负责在能见度允许时提供高分辨率细节核查，两者互补覆盖不同检测任务。

声呐成像：穿透浑浊水体的全域扫描

港口码头水域的能见度通常很低，尤其在河口和近岸区域，水体中悬浮泥沙使光学摄像头几乎失效。三维成像声呐通过发射声波并接收回波，不受水体透明度影响，可生成桩基周围的高精度三维模型。

中国科学院宁波材料技术与工程研究所的研究团队利用集成开发的水下检测机器人系统，集成高清水下摄像头、二维前视声呐和三维成像声呐，实现了对水下桩基、抛填海床等关键结构物的全面探测，达到厘米级三维高清成像及缺陷分析。湖南高速工程咨询公司采用HDSPRO-3D成像声呐系统完成全域扫描，穿透浑浊水体生成高精度三维模型，测量精度达±1厘米，可精准识别冲刷坑、裂缝等病害。

声呐数据经图像预处理、缺陷轮廓特征点提取、多视角轮廓拼接后，可计算水下结构距离、海底冲坑的面积和深度、裸露海缆的长度和夹角等关键数据。

光学成像与探伤：抵近观察的细节核查

声呐完成全域普查后，对可疑区域需要用光学设备进行抵近核查。4K高清摄像头配合强光照明，可以清晰呈现桩基表面裂纹、露筋、腐蚀等微观缺陷。南方电网深圳供电局的水下智能巡检机器人集成4K高清摄影和钢管厚度精密测量传感器，通过机械臂搭载涡流测厚仪对重点区域进行“触诊式”检测，精准测量桩基础钢管壁厚度及防腐涂层完整性，同步回传的4K影像可清晰呈现桩基础表面裂纹等微观缺陷。

水下无损探伤技术

对于钢管桩焊缝和水下钢结构连接点，超声导波检测技术已被应用于码头钢桩腐蚀检测，通过调整超声导波检测参数提高信号分辨率，实现码头钢桩上的技术应用。水下机器人搭载的涡流测厚仪可在不破坏防腐涂层的前提下测量钢管壁厚，为桩基承载力评估提供数据支撑。

DH-R220水下检测机器人针对码头桩基的四部位检测方案

结论：港口码头水下结构由桩基、墩身、承台和基础四个部位组成，不同部位的病害类型和检测要求各不相同，DH-R220针对每个部位提供可抵近、可量化、可追溯的排查方案。

桩基检测：抵近观察，排查露筋与完整性

桩基是最深入水下的部位，也是检测难度最大的部位。钻孔灌注桩可能存在的缩颈、夹泥、断桩等缺陷，以及桩身混凝土剥落、露筋等问题，直接影响桩基承载力。DH-R220搭载1080P分辨率摄像头，可定制视觉识别算法，配合矩阵多灯照明系统，单灯1500流明高亮，在深水弱光环境中保障清晰成像。八推进器矢量布局总功率540W，极限抗流达3节，正常作业速度5节，在码头桩基周围复杂流态中保持稳定悬停，为抵近检测提供稳定平台。

墩身检测：多角度成像，量化裂缝与剥落

墩身承受上部荷载和船舶撞击风险，混凝土裂缝、剥落露筋、空蚀麻面等病害直接影响结构耐久性。DH-R220的20毫秒超低延迟操控使操作员的指令几乎瞬时转化为机器人动作，可控制机器人沿墩身表面逐段扫描，对可疑区域进行多角度成像。浮潜、俯仰、横滚、偏航、悬停、定高六种运动模式让机器人能够适应墩身曲面的弧度，保持镜头与表面的最佳拍摄距离。

承台检测：观察连接部位，排查裂缝与腐蚀

承台长期处于水位变动区和干湿交替环境，是腐蚀和裂缝的高发部位。承台与桩基、墩身的连接部位往往是应力集中区域。DH-R220可拓展搭载声呐，对承台周围地形进行扫描，获取河床高程变化数据。100米线缆抗拉力达500kg，在水中不沉底不缠绕，确保机器人在承台周围复杂地形中作业时线缆不干扰航向。

基础检测：声呐扫描，测量冲刷与淘空

基础淘空是汛期最危险的病害。水流绕过桩基产生涡流，冲刷周围河床形成冲刷坑，如果冲刷坑深度超过基础埋深，结构可能失稳。DH-R220可拓展搭载声呐，对桩基周围地形进行连续扫描，通过多期测量数据对比判断冲刷坑是否在发展、冲刷速率是否在加快。数据采用网络读取与上位机本地存储双链路设计，即便水下网络信号受干扰，检测数据仍可保存在机器人本地存储器，上浮后读取。近500Wh大容量电池支持正常作业续航3小时，一次下潜可完成多个部位的检测任务。

港口码头桩基水下巡检的五个标准操作步骤

结论：按顺序执行，前一步未确认不进入下一步。参考“声呐锁定异常—机器人核查—人工复核”的三级流程。

1. 现场勘查与检测方案制定。 确认码头结构类型（高桩码头、板桩码头、重力式码头）、桩基材质（钢管桩、混凝土桩）、水深和潮流条件。根据JTS/T 338—2025和JTS 304-2019的要求确定检测范围和精度等级。

2. 设备部署与下水准备。 检查DH-R220电量、推进器、摄像头、声呐模块（如配备）和线缆状态。确认100米线缆已按作业半径放出足够长度并预留冗余。操作员与岸上安全员确认通讯畅通。

3. 声呐全域扫描与三维建模。 控制机器人沿桩基周围按预定路径扫描，声呐穿透浑浊水体生成桩基和周围海床的三维模型。记录冲刷坑位置、深度和范围，标记可疑缺陷区域。

4. 光学抵近核查与探伤。 根据声呐扫描标记的可疑区域，控制机器人抵近桩身表面进行高清成像。对钢管桩焊缝和重点区域，使用可拓展搭载的涡流测厚仪或超声探头进行壁厚测量和腐蚀检测。记录裂缝长度、露筋位置和腐蚀面积。

5. 数据整理与健康档案建档。 将声呐三维模型、高清影像和探伤数据整合，形成每根桩基的检测记录。通过多期数据对比分析病害发展趋势，为维护决策提供依据。

检测作业检查清单

• 码头结构类型和桩基材质是否已确认

• 检测范围和精度等级是否符合JTS/T 338—2025和JTS 304-2019要求

• DH-R220电量是否充足，推进器和摄像头是否正常

• 线缆是否有磨损或扭结，接头处密封是否完好

• 作业区域潮流和水深条件是否已确认

• 声呐模块（如配备）是否已完成自检

• 检测路径是否已规划，是否覆盖全部目标桩基

• 数据本地存储空间是否充足

• 检测后设备是否已冲洗、线缆是否已盘绕、数据是否已导出备份

传统潜水检测与DH-R220水下检测方案对比

FAQ

Q1：水下检测机器人和潜水员检测相比，精度能保证吗？

可以。水下机器人搭载的高精度传感器与先进成像设备，检测精度可达毫米级，可精准识别桩基表面的细微裂缝、腐蚀等缺陷。ROV基于声呐的桩基倾斜角度测量方法，平均误差为-1.37度，补偿姿态变化后最终误差率在4%以内，精度与潜水员方法相当。

Q2：JTS/T 338—2025对码头检测提出了哪些要求？

该规程由交通运输部发布，作为水运工程建设推荐性行业标准，自2026年3月1日起施行，适用于板桩码头的检测与监测。结合JTS 304-2019《水运工程水工建筑物检测与评估技术规范》，对港口、航道、修造船水工建筑物的检测与评估提出了系统性要求。

Q3：DH-R220在浑浊水域中怎么看清桩基表面？

DH-R220配备矩阵多灯照明系统，单灯1500流明高亮，从多个角度照射目标区域减少散射。如果水体浑浊度仍然过高，可拓展搭载声呐模块，通过声波反射成像识别桩基表面和周围地形，不受水体透明度和光照条件限制。

Q4：水下检测机器人能测量桩周的冲刷坑深度吗？

可以。DH-R220可拓展搭载声呐，对桩基周围地形进行连续扫描，获取河床高程变化数据。通过多期测量数据对比，运维人员可判断冲刷坑是否在发展、冲刷速率是否在加快。湖南高速的实践表明，3D成像声呐系统测量精度可达±1厘米，可精准识别冲刷坑等病害。

Q5：水下检测机器人检测一根码头桩基需要多长时间？

南方电网深圳供电局的实践表明，使用水下智能巡检机器人进行巡检可将单个桩基础检测耗时从4小时压缩至40分钟，效率提升超5倍。

Q6：DH-R220的线缆在码头桩基周围会不会缠绕？

DH-R220使用100米线缆，抗拉强度500kg，在水中不沉底不缠绕。大面积镂空仿生低阻框架进一步降低水流冲击，提升姿态稳定性。在码头桩基周围的复杂流态中，操作员可通过六种运动模式控制机器人保持稳定航向。

Q7：水下检测机器人适合检测哪些类型的码头桩基？

适用于高桩码头的钢管桩和混凝土桩、板桩码头的钢板桩和混凝土板桩，以及重力式码头的沉箱基础。DH-R220的100米线缆覆盖范围和3节抗流能力，覆盖了内河港口和近岸码头的多数检测场景。

Q8：检测数据如何保存和追溯？

DH-R220采用网络读取与上位机本地存储双链路设计，即便水下网络信号受干扰，检测数据仍可保存在机器人本地存储器，上浮后读取。声呐三维模型、高清影像和探伤数据可整合形成每根桩基的检测记录，通过多期数据对比分析病害发展趋势。

结尾

港口码头桩基的水下巡检与探伤正在从“潜水员探摸”转向“机器人量化检测”。JTS/T 338—2025和JTS 304-2019为码头水工结构检测提供了标准依据，声呐三维成像和光学探伤技术的组合使浑浊水体中的桩基病害检测从定性判断升级为厘米级量化评估。鼎和创新DH-R220以八推矢量抗流、1080P高清成像、可拓展声呐模块和100米抗拉线缆，覆盖了桩基、墩身、承台和基础四个关键部位的检测需求。选型时先确认码头结构类型和检测精度要求，再对照标准逐项核实设备能力，把每次检测数据沉淀为桩基健康档案，第二次检测时你会得到一条可对比的劣化趋势曲线。
